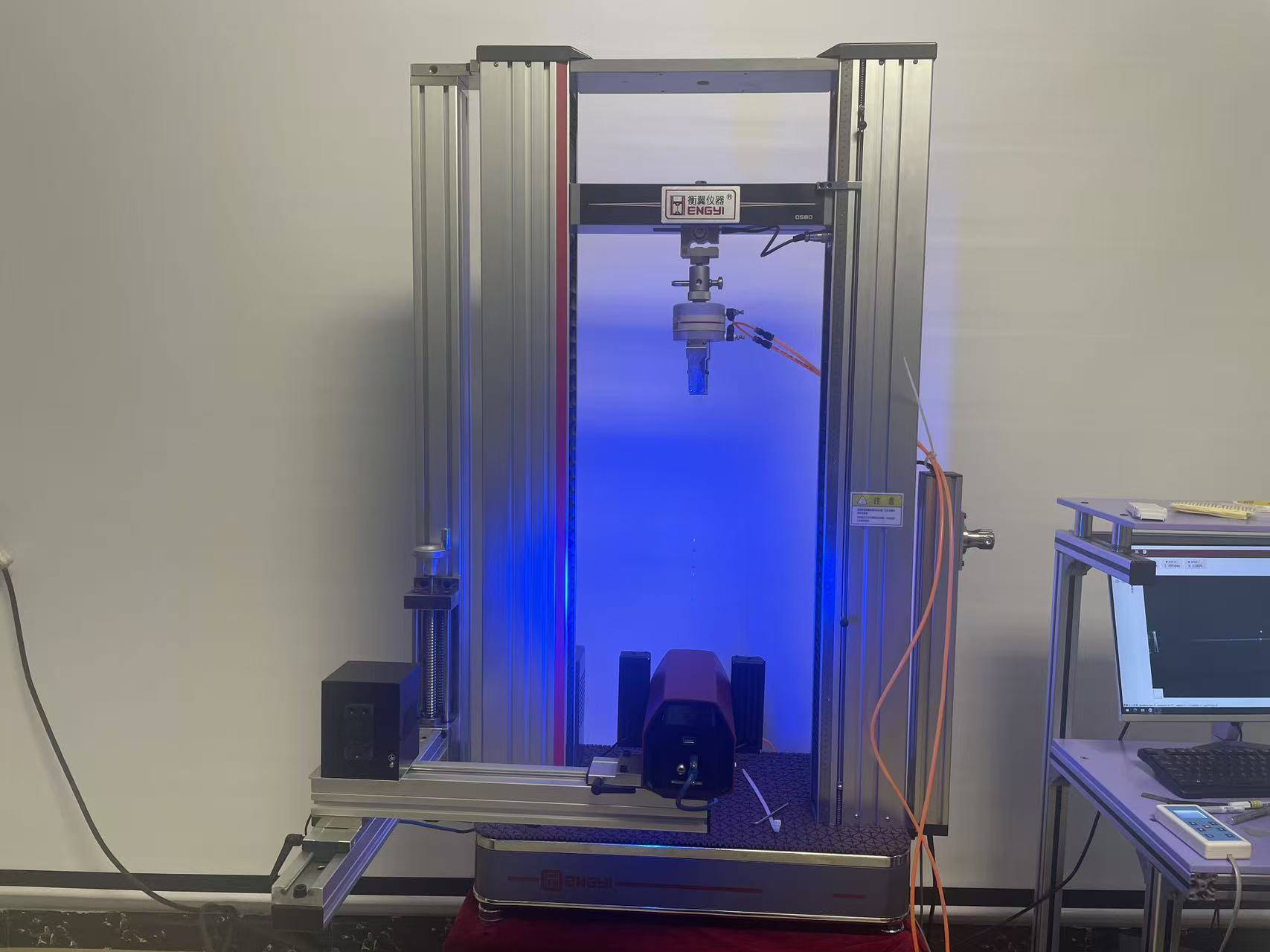

塑料薄膜非接觸應變測量?jī)x是電子萬能試驗機及其他類型試驗機的配件，由上海衡翼精密儀器有限公司生產，基于單目三維（或二維）DIC技術，采用數字圖像相關法（DIC）實現非接觸式變形測量 。其支持軸向與橫向變形量同步測量，適用材料包括金屬板材、橡膠、塑料薄膜、生物軟組織等，覆蓋拉伸、壓縮、疲勞及高溫試驗場景。

一、塑料薄膜非接觸應變測量?jī)x產品簡介

視頻引伸計是一款基于DIC技術的三維非接觸式視頻引伸計，引伸計測量頭可實現試樣加載過程的圖像采集，引伸計軟件完成對圖像的計算，并實時輸出測量的變形結果。選配全場測量模塊后即可實現全場位移和應變測量。

二、單目三維非接觸應變測量?jī)x產品優勢

1.非接觸式測量

2.三維測量

3.不受試樣形狀限制：板狀、棒狀、片狀、線狀、薄膜

4.不受應變范圍限制，可測量應變范圍：0——1000%

5.不受應變方向限制：可同時實現軸向和橫向延伸率測量

6.嵌入式軟件，操作方便

7.滿足現有JJG762-2007 0.5級精度要求

三、塑料薄膜非接觸應變測量?jī)x使用過程

引伸計安裝——軟件嵌入試驗機軟件/連接多功能控制器——試驗機加載同步傳輸變形結果

四、塑料薄膜非接觸應變測量?jī)x技術參數：

1. 型號：HY（3DC）-NR-500H

2. 采樣頻率：227Hz

3. 測量范圍：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

4. 位移精度： MV50mm：0.5μm

MV90mm：1μm

MV160mm：1μm

MV250mm：1.5μm

MV500mm：2μm

5. 符合標準：JJG762-2007 0.5級

6. 跟蹤速度：5000mm/min

7. 位移分辨率：0.1μm

8. 位移線性度：0.5%

9. 位移量程：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

10. 試驗機控制器:視頻引伸計專用多功能控制器

11. 適用場景：中高速加載

12. 工作溫度：5-40℃

13. 工作電壓：220V
